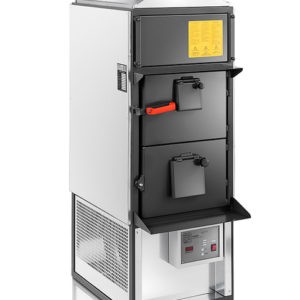

Fabbri – Modello F28

Caratteristiche Costruttive

Forno orizzontale in acciaio termico al cromo inox rinforzato con nervature – Scambiatore a 2 o 3 giri di fumo.
Manto interno in lamiera lucida per intercapedine e isolamento.
Manto esterno in lamiera zincata. Telaio in profilato verniciato.

Sportelli per caricamento con refrattario e griglie estraibili.
Pannelli con refrattario per pulizia tubi.
Ventilatori centrifughi a doppia aspirazione per mandata aria calda funzionanti a basso regime di giri e disposti su speciali sospensioni elastiche, azionati da uno o più motori elettrici.

Ventola per estrazioni fumi (esclusi modelli F 28-F 55 sv – F 85 sv).
Quadro elettrico di comando e controllo – termostato di regolazione.

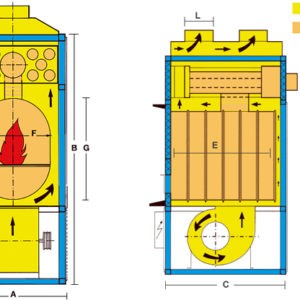

Dati tecnici

A Larghezza mm: 550
B Altezza mm: 1400
C Lunghezza mm: 920
D Diametro Camino mm: 160
L Tubi mandata aria calda mm: 2 x 180 Ø
M Plenum mm: 160
E Lunghezza focolare mm: 500
F Larghezza forno mm: 400

Combustibili – Legno – Trucioli – Torba –
P.C. 3.500 Kcal/Kg.

Potenzialità focolare Kcal/h 29.900
Potenzialità convenzionale resa Kcal/h 25.000
Portata d’aria (a 15°) mc/h 2.200
Consumo combustibile P.C. 3.500 Kg/h 13
Potenza elettrica ventilatori HP 0,2
Potenza elettrica asp. fumo HP –
Voltaggio motori V 220 monof.

N.B. Tutti i dati tecnici sono suscettibili di variazioni e miglioramenti, ci riserviamo il diritto di modificarli senza l’obbligo di preavviso.

Superficie indicativa da riscaldare

m² 100 / 150 – m³ 500
